Transformatorji z visoko natančnostjo

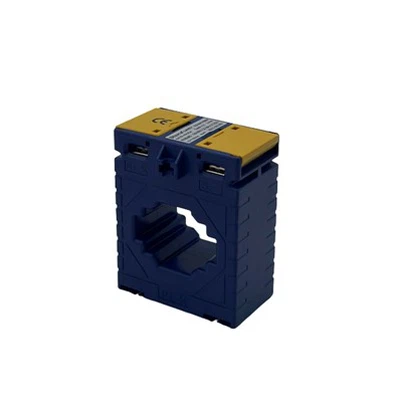

DIXSEN ABO-100 high accuracy current transformers engineered for precision high-current measurement applications, the DIXSEN ABO-100 represents our independent innovation backed by three decades of technical expertise. Key features include: transparent nameplate cover for easy identification, lead-sealed holes ensuring tamper-proof security, two versatile installation Možnosti, izjemne 0 . 2S Učinkovitost natančnosti, široko merilno območje obdelavo 800A do 3000A primarnih tokov . Ta transformator je še posebej primeren za sisteme za spremljanje energije, rešitve za upravljanje z energijo in industrijske aplikacije, ki zahtevajo zanesljive zmogljivosti meritev z visokim tokom.
Opis
Kaj je trenutni transformator?
Trenutni transformator (CT) je naprava, ki pretvori visoke primarne tokove v nižje, standardizirane sekundarne tokove za varno in natančno merjenje AC ., ki ima ključno vlogo v napajalnih sistemih, merjenju in zaščitnih aplikacijah .
Kako deluje trenutni transformator:
Delovno načelo trenutnega transformatorja (CT) je elektromagnetna indukcija, podobno kot pri standardnem transformatorju . Sledi preprosta pododdelek:
Kako deluje:
Primarno navijanje - nosi velik tok iz daljnovoda (E . g . 100 a, 1000A) .
Sekundarno navijanje - ustvari sorazmerno nizek tok (običajno 5A ali 1A), ki se uporablja za merjenje ali zaščito naprav .
Razmerje obratov (N₂/N₁) - Določi proporcionalni faktor med primarnim tokom in sekundarnim tokom .
Primer: 1000: 5 ct označuje, da 1000A primarni in sekundarni časi → 5A krat .
Ključne značilnosti trenutnih transformatorjev:
1. Nasičenost: Izogibati se je treba nasičenosti jedra med pogoji napake (pomembno za zaščito CT) .
2. razred natančnosti
- Določi natančnost pod določenimi pogoji:
- Meritveni CTS (E . g ., 0 . 2, 0.5, 1.0): visoka natančnost za merjenje.
- Zaščita CTS (E . g ., 5p, 10p): Osredotočite se na zanesljivost med napakami .
3. frekvenčni odziv
- Standardni CTS delujejo pri 50/60Hz, vendar posebni CTS podpirajo višje frekvence (E . g ., za analizo harmonike) .
4. kompenzacija faznega premika
- V idealnem primeru bi morali imeti CTS minimalni fazni premik med primarnim in sekundarnim tokom (kritično za meritve moči) .
Uporaba trenutnih transformatorjev:
-Harmonic in analiza kakovosti energije
-Railway & Traction Systems
-Plavatorne in testiranje aplikacij
- Zaznavanje in varnost obrokov
Pomembna varnostna opomba:
Nikoli ne puščajte CT sekundarnega odprtega kroga! To lahko ustvari nevarno visoke napetosti, tveganje za poškodbe opreme ali hud električni šok . vedno ohranite sekundarno kratko, ko ga ne uporabljate .
Dixsenov model Transformerjev z visoko natančnostjo ABO -100 - neodvisna inovacija z vrhunsko uspešnostjo
Najpomembnejši trenutni senzorji-model Transformerjev z visoko natančnostjo ABO -100 prikazuje Dixsenovo zavezanost merjenju, trajnosti in fleksibilne integracije z visoko natančnostjo .
Inovacije
1. natančnost referenčnega razreda
Razvit v celoti skladnosti z IEC 61869-2 in mednarodnimi normami .
Standardna ponudba zagotavlja 0 . 5 razreda, pri čemer so alternative z visoko natančnostjo dosegale 0,5, 0,2 in 0,2S specifikacije.
2. Konfiguracija s po meri
Jasno identifikacijsko okno - odpravlja demontažo za hitre in učinkovite preglede .
Regulativni pritrdilni element tesnila-ustreza standardom uporabnosti z mehanizmom za tesnjenje, odporen na tamper .
Prilagodljive odločitve o namestitvi - Možnosti pritrditve na plošči ali avtobusu zagotavljajo združljivost z raznolikimi aplikacijami .
3. Rešitev prilagodljivega trenutnega zaznavanja (800A do 3000A)
Primerno za vse, od majhnih vezij do velikih industrijskih strojev .
4. robustno in varno oblikovanje
Izdelana z visoko linearnimi magnetnimi materiali za učinkovitost, zaščitena z ohišjem požara (razred V0)
Zakaj izbrati Dixsen 'S trenutni model transformatorjev Abo -100
- Dokazano strokovno znanje-desetletje R&D zagotavlja uspešnost najvišje stopnje .
- Prilagodljive možnosti - več načinov namestitve in razredi natančnosti .
- Tamper-Proof Design-luknja svinčene tesnila poveča skladnost proti kraji .
- Skladnost globalnih standardov - izpolnjuje IEC in druga potrdila .
Z Dixsenovim trenutnim modelom transformatorjev ABO -100 kupci pridobijo zelo natančno, varno in prilagodljivo rešitev za sodobne potrebe po merjenju moči .
Parametri
|
Model |
Razmerje (a) |
Breme (VA) |
|
|
Razred: 0,5s |
Razred: 0,5 |
||
|
Abo -100 |
800/5 |
5 |
10 |
|
Abo -100 |
1000/5 |
5 |
10 |
|
Abo -100 |
1200/5 |
7.5 |
10 |
|
Abo -100 |
1500/5 |
7.5 |
10 |
|
Abo -100 |
1600/5 |
7.5 |
10 |
|
Abo -100 |
2000/5 |
10 |
10 |
|
Abo -100 |
2500/5 |
10 |
10 |
|
Abo -100 |
3000/5 |
10 |
10 |
Dimenzija (mm)
